ASI715MC hűtése.
A történet ott kezdődött amikor megvettem az ASI715MC kamerát. A gyártó állítólag spéci passzív hűtést rakott bele, úgymint "párnahatást" használják ki hogy a szenzor ne legyen túl meleg.

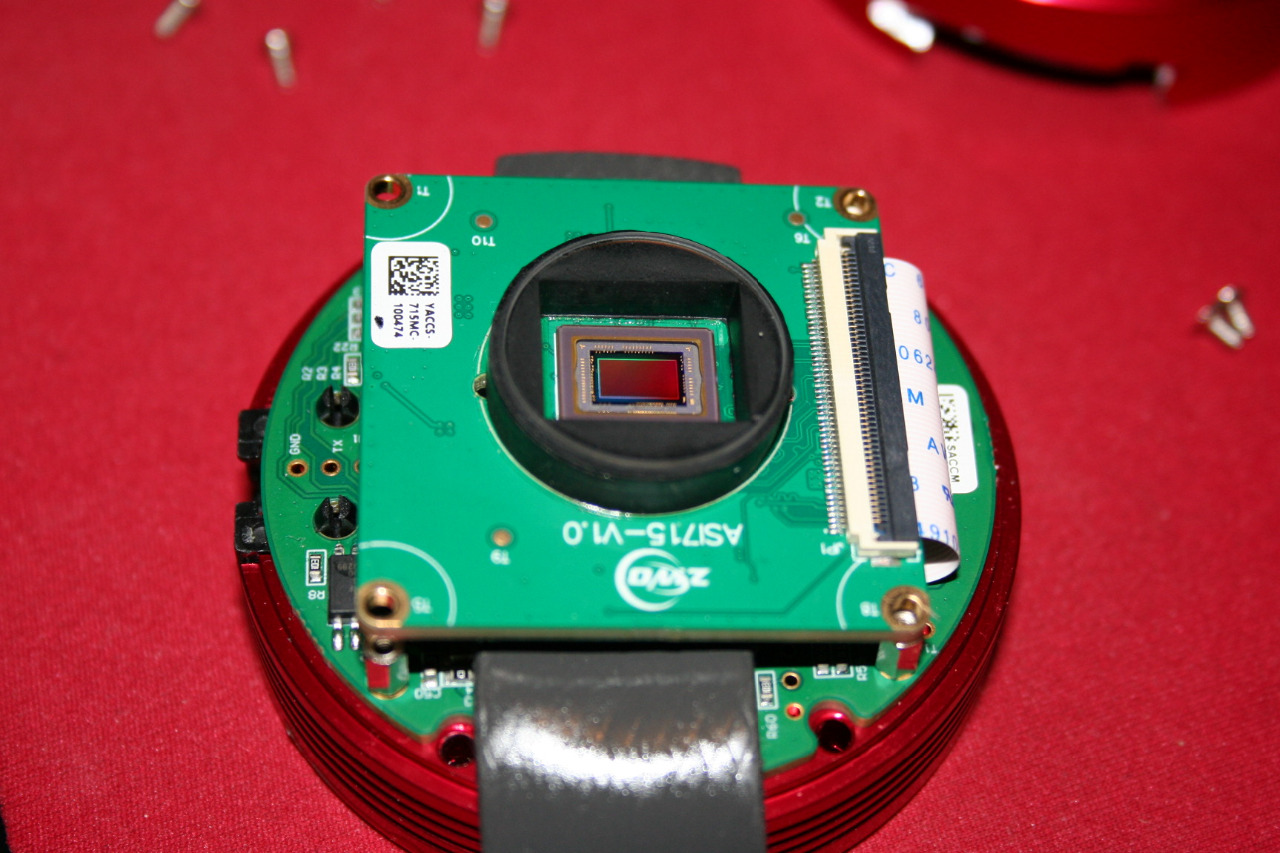

Én azért egy Peltier-hűtést raktam rá pluszba, na mondom ez megteszi a magáét. Kint élesben sajnos elég rosszul szerepelt ,a szenzor továbbra is meleg volt, néha már-már használhatatlanul magas volt a zajszint. Nem értettem: milyen spéci hűtés lehet benne hogy a külső dielektromos hűtés abszolút hatástalan? Mindössze 2,5 C°-ot sikerült hűteni a kamera szenzorán, de a külső fala az lement 15C° közelébe. Aztán szétszedtem a kamerát, megnéztem mi is van odabent. Lett is nagy rácsodálkozás! A CMOS érzékelő egyáltalán nincs hűtve (fotón láthatod) de még a kamera falához, bordáihoz sincs rézlemezzel összekötve hogy a felesleges hő eltávozzon!!! Na akkor a probléma megvan, ezt meg kell oldani. Nesze neked "hőpárna" hűtés! A megoldást hamar kitaláltam, vagy rézlemezzel kell a falhoz kivinni a hőt, vagy a gyurma állagú thermoszalaggal. A szalagnál maradtam mert is.

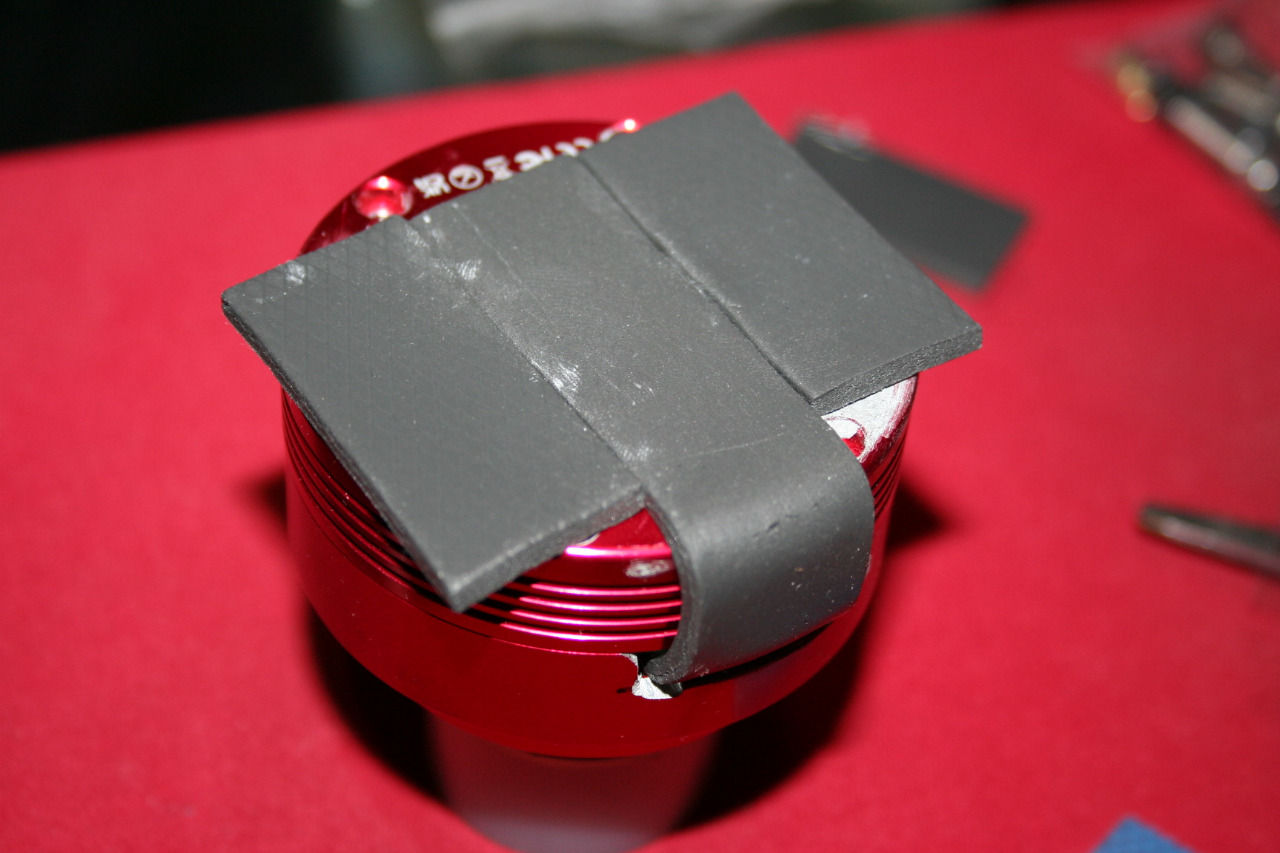

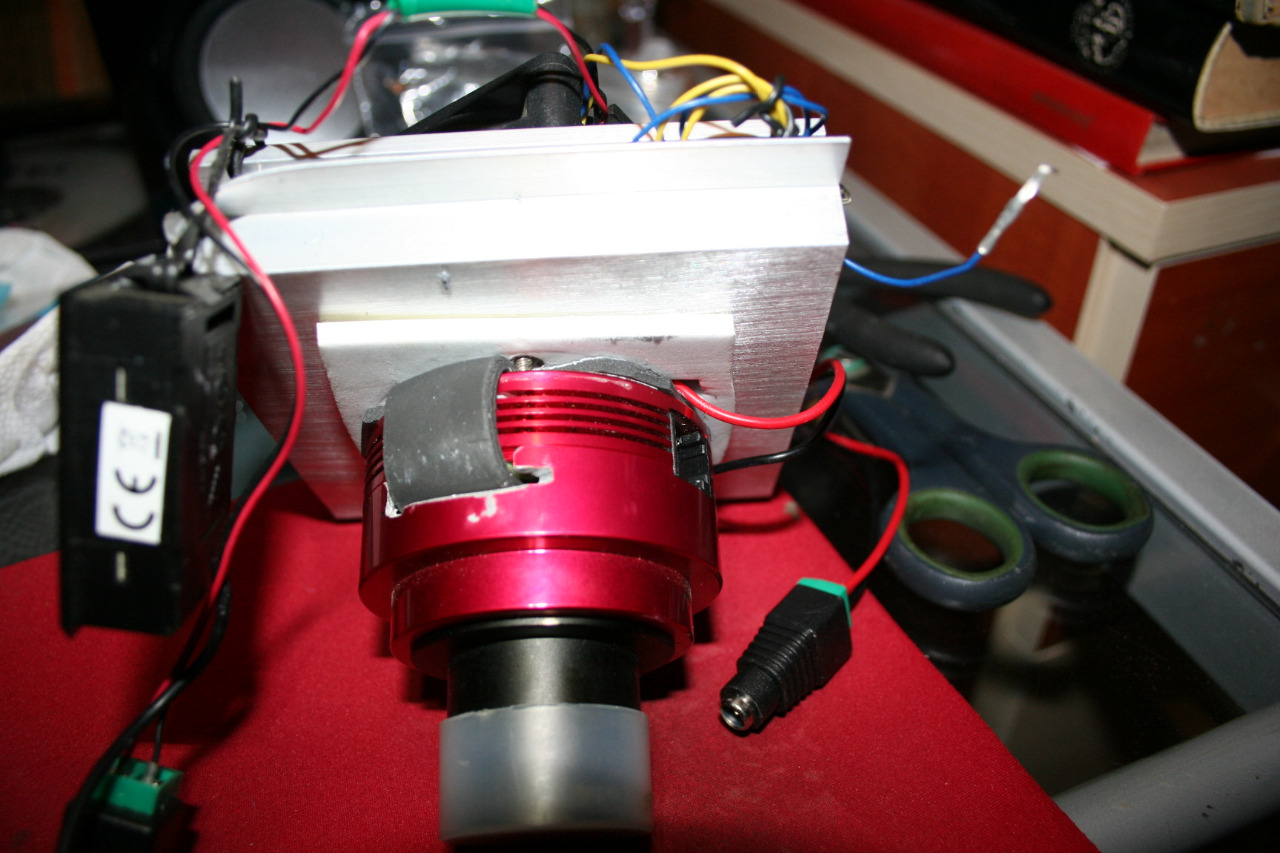

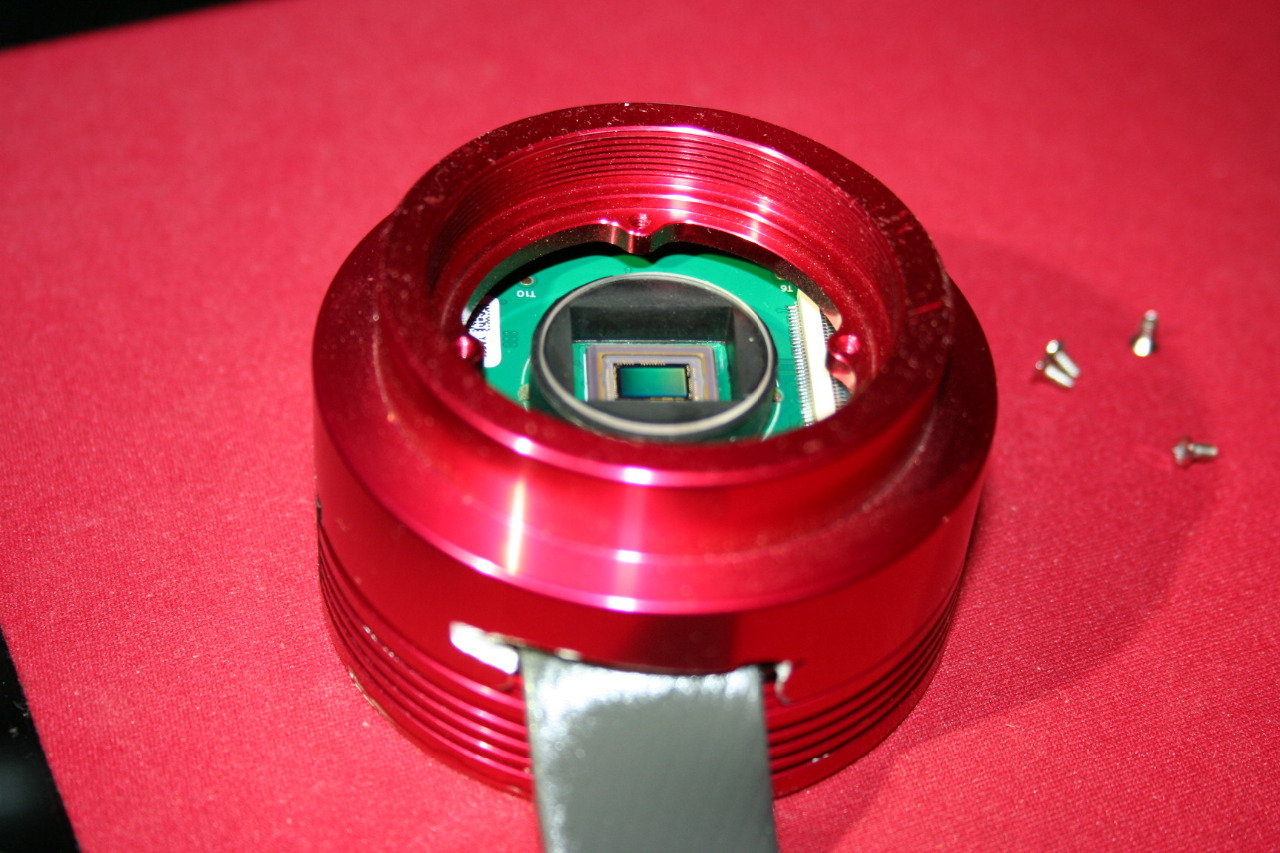

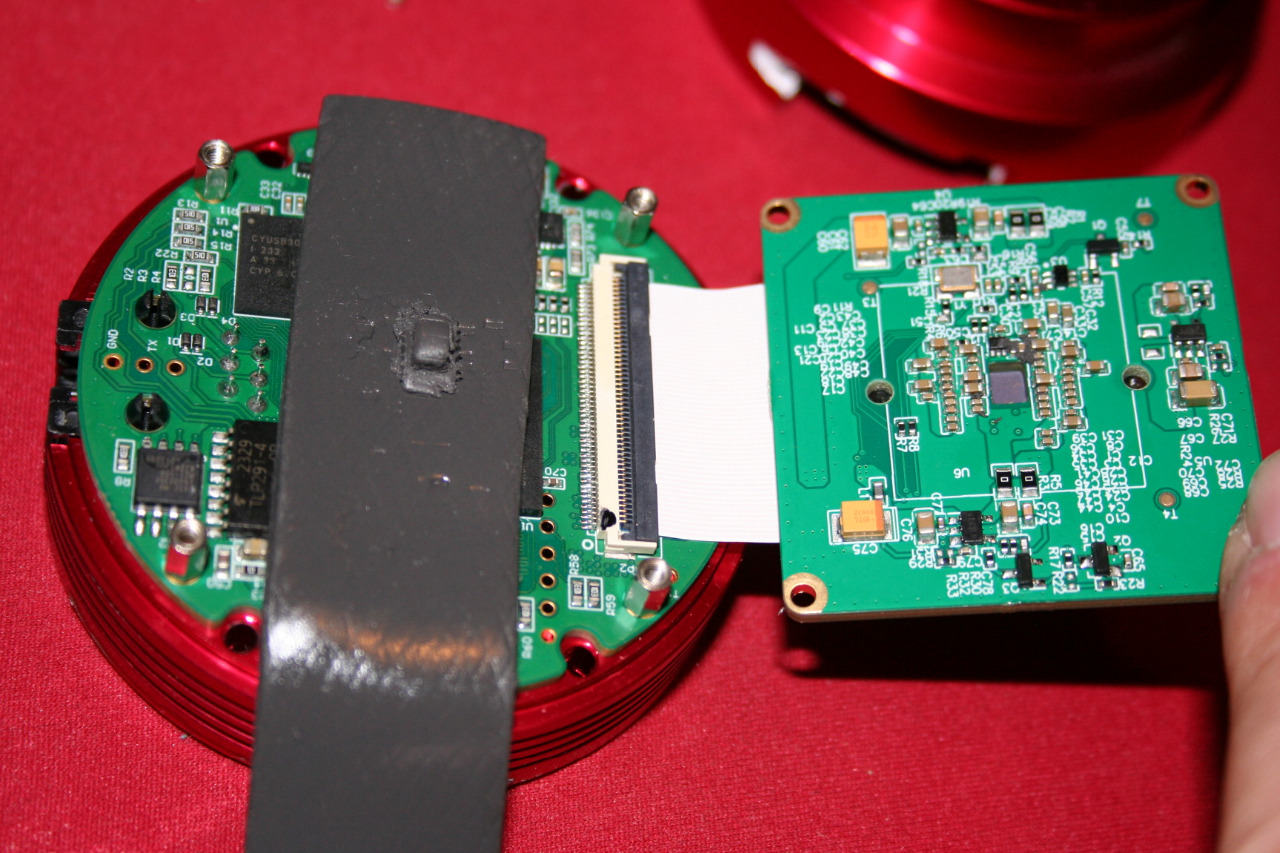

A szenzor hátához ezt be lehet préselni, kitöltve a szenzor háta mögötti űrt. Mivel ez elektromosan szigetelő így nem csak a CMOS-t is hűtöm vele hanem a teljes nyáklapon/panelen felszerelt chip-eket és memóriákat is. Az gyengeáramkörök nagy felületére ráhelyeztem ezeket a szalagokat. A 3mmm vastag szalagok Thermo-Grizzly típusúak a 4 szalag (3x30x120mm) ára 9700ft volt. Na mondom ha nem válik be akkor csak ennyit buktam. Gondolkodtam hogyan lehetne a hőt a falhoz kivinni. Belülről ez elég bajos lesz, így maradt az hogy a szalaggal oldalt kiviszem a falon kívülre és felviszem a Peltier hűtéshez. Na. Ez így is lett. Sajnos a kamera falát át kellett vágnom ehhez. Azért eszközölnöm kell, nehogy a külső pára behatoljon és lecsapódjon az áramkörökön. Még élesben nem próbáltam de úgy néz ki hogy a gyurma a Peltier-hűtő ventilátor által generált rezgéseket is tompítani fogja. Ezt majd még ki kell próbálni élesben. Na de a hűtést azt lehet távcső nélkül is próbálni!!!! Ma délben jött el ennek az ideje. Az egészet dokumentáltam, így előkerültek a hőkameráim és a fényképezőgép is.
--------------------------------------------------------------------------------------------------------------------------------------
A teszt kezdetekor a kamera szenzor hőmérséklete 28C° volt, a szoba hőmérséklete 22.5C°,a kamera falának hőmérséklete pedig 23C°.
A tesztképek 30 másodperc hosszúak voltak,50% érzékenységgel. A hűtés erősségének szabályozására a betáp áramkörbe egy 12V-24V-os 8A terhelhetőségű potmétert építettem be. Ezt most maximális fokozaton használtam (tehát 8A-t engedett át és 12V-ot).
---------------------------------------------------------------------------------------------------------------------------------------
Az elején elég gyorsan hűtötte a szenzort néhány perc alatt levitte 17C°-ra. Innen már lassabb volt a hűlés üteme 15C°alá nehezen ment, fél óra alatt 13,4C° volt a legalacsonyabb amit mértem. Hosszabb idő alatt valószínűleg még lejjebb ment volna, de nem hiszem hogy 1C°-nál többet nyertem volna vele. A felvételek magukért beszélnek!
Az átalakítás elérte a célját, a kamerára egy olyan hűtés került amely a kamerát használhatóvá teszi nyáron a nagy melegben is. A párakicsapódást is meg lehet előzni, ha a kamera előtti üveg nem érintkezik közvetlenül a kamera falával! Én lépésálló kemény szivacsot helyeztem ide, ez már a gyakorlatban is bevált az ASI462MC-n.A végső próba azonban kint az ég alatt lesz, de arra még várni kell sajnos.

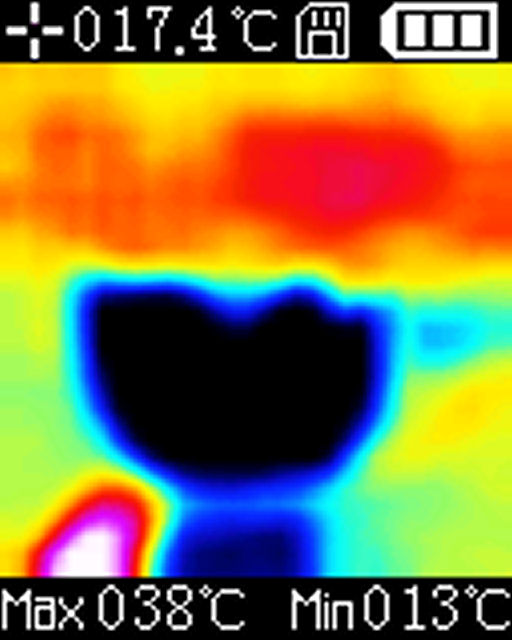

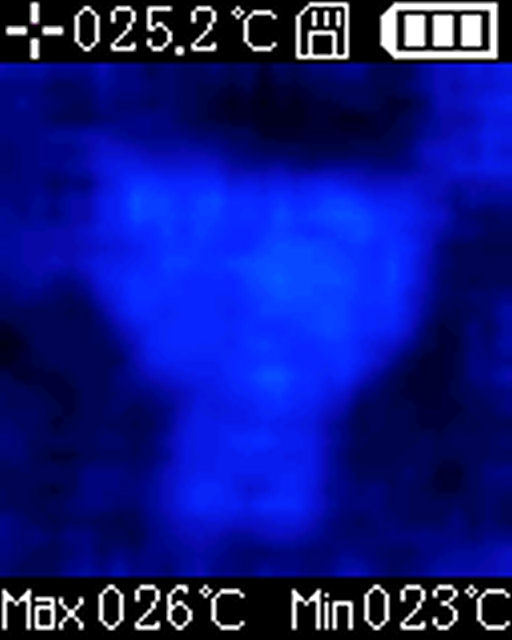

(A fenti képek a kamera előtte-utána hőképeit mutatja.)
Sz.Á.I.
